Примеры сетевых топологий


Сети FDDI


Семёнов Ю.А. (ГНЦ ИТЭФ), book.itep.ru

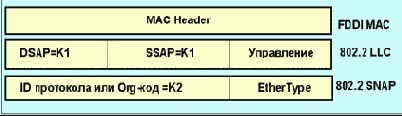

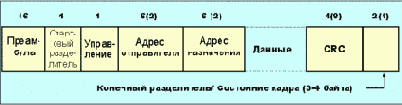

Одной из наиболее популярных сетей, использующих оптическое волокно, (не считая fast ethernet) является FDDI. FDDI (fiber distributed data interface, ISO 9314-1, rfc-1512, -1390, -1329, -1285 - смотри также ) стандарт американского института стандартов (ansi), принятый без изменения ISO. Протокол рассчитан на физическую скорость передачи информации 100 Мбит/с и предназначен для сетей с суммарной длиной до 100км (40 км для мультимодовых волокон) при расстоянии между узлами 2 км или более. Частота ошибок в сети не превышает 10-9. В FDDI используется схема двойного кольцевого счетчика (рис. 4.1.6.1; буквами a,b,c,d и e обозначены станции-концентраторы). Кольцевая схема единственно возможное решение для оптического волокна (не считая схемы точка-точка). Для доступа к сети используется специальный маркер (развитие протокола IEEE 802.5 - Token Ring). Сети FDDI не имеют себе равных при построении опорных магистралей (backbone) локальных сетей, позволяя реализовать принципиально новые возможности – удаленную обработку изображений и интерактивную графику. Обычно устройства (DAS - dual attached station) подключаются к обоим кольцам одновременно. Пакеты по этим кольцам движутся в противоположных направлениях. В норме только одно кольцо активно (первичное), но при возникновении сбоя (отказ в одном из узлов) активизируется и второе кольцо, что заметно повышает надежность системы, позволяя обойти неисправный участок (схема соединений внутри станций-концентраторов на рис. 4.1.6.1 является сильно упрощенной). Предусмотрена возможность подключения станций и только к одному кольцу (SAS - single attached station), что заметно дешевле. К одному кольцу можно подключить до 500 das и 1000 sas. Сервер и клиент имеют разные типы интерфейсов.

Рис. 4.1.6.1. Схема связей в двойном кольце FDDI

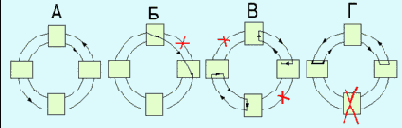

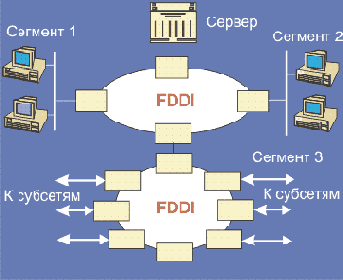

Топология связей в FDDI устроена таким образом, что отказ в любом из узлов из-за выхода из строя оборудования или отключения питания не приведет к разрыву кольца, поток кадров автоматически пойдет в обход поврежденного участка.
