Повторители, мосты, мультиплексоры, переключатели и маршрутизаторы


Семёнов Ю.А. (ГНЦ ИТЭФ), book.itep.ru

На физическом уровне пакет представляет собой цуг импульсов, распространяющихся по коаксиальному кабелю, скрученной паре или оптическому волокну. За счет дисперсии, частичным отражениям от точек подключения и поглощению в среде импульсы в пакете "расплываются" и искажаются (ухудшается отношение сигнал/шум), это является одной из причин ограничения длин кабельных сегментов. Для преодоления этих ограничений вводятся сетевые повторители (repeater). Повторитель воспринимает входные импульсы, удаляет шумовые сигналы и передает вновь сформированные пакеты в следующий кабельный сегмент или сегменты. Никакого редактирования или анализа поступающих данных не производится. Задержка сигнала повторителем не должна превышать 7,5 тактов (750нсек для обычного Ethernet). Повторители могут иметь коаксиальные входы/выходы, AUI-разъемы для подключения трансиверов или других аналогичных устройств, или каналы для работы со скрученными парами.


Рис. 4.1.1.4.1 Схема сетевого повторителя

Все входы/выходы повторителя с точки зрения пакетов эквивалентны. Если повторитель многовходовый, то пакет пришедший по любому из входов будет ретранслирован на все остальные входы/выходы повторителя. Чем больше кабельных сегментов объединено повторителями, тем больше загрузка всех сегментов. При объединении нескольких сегментов с помощью повторителя загрузка каждого из них становится равной сумме всех загрузок до объединения. Это справедливо как для коаксиальных кабельных сегментов, так и для повторителей, работающих со скрученными парами (хабы - концентраторы). Некоторые повторители контролируют наличие связи между портом и узлом (link status), регистрируют коллизии и затянувшиеся передачи (jabber - узел осуществляет передачу дольше, чем это предусмотрено протоколом), выполняют согласование типа соединения (autonegotiation). В этом случае они обычно снабжены SNMP-поддержкой.

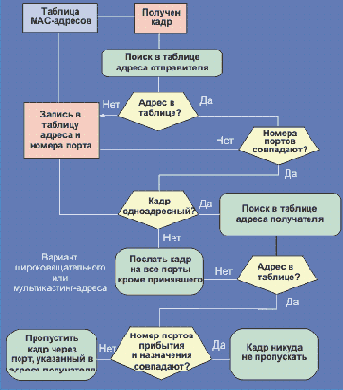

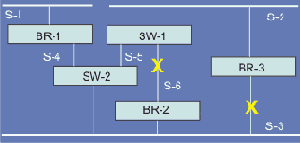

Для блокировки размножения пакетов и нежелательных транзитов преодоления сетевые мосты или переключатели.
