Локальные сети ArcNet


Семёнов Ю.А. (ГНЦ ИТЭФ), book.itep.ru

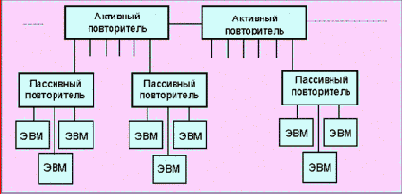

ARCNET - (attached resource computing network - смотри также ) представляет собой стандарт на локальные сети, разработанный корпорацией datapoint в 1977 году. Эта сеть базируется на идее маркерной шины и может позволить реализовать топологию шины, кольца или звезды при скорости обмена 2,5Мбит/с. Сеть строится вокруг активных и пассивных повторителей (HUB). Активные повторители (обычно 8-канальные) могут соединяться друг с другом, с пассивными повторителями/разветвителями и оконечными ЭВМ (рабочими станциями). Длина таких соединений, выполняемых 93-омным коаксиальным кабелем (RG-62, разъемы BNC), может достигать 600м. Допускается применение скрученных пар (RS485) или оптического волокна. Пассивный 4-входовый повторитель позволяет подключать до трех рабочих станций кабелем длиной до 35 м, один из входов всегда занят соединением с активным повторителем. Пассивные повторители не могут соединяться друг с другом. Активные повторители могут образовывать иерархическую структуру. Максимальное число рабочих станций в сети равно 255. Предельная суммарная длина кабелей многосегментной сети составляет около 7 км. Схема соединений в сети arcnet показана на рис. 4.1.5.1 (пунктиром обозначены возможные связи с другими активными повторителями или маршрутизаторами).

В настоящее время разработан стандарт arcnet plus, рассчитанный на скорость обмена до 20 Мбит/с, совместимый с прежней версией. Новый стандарт позволяет строить сети с числом станций в 8 раз больше, чем старый. Если в сети присутствуют узлы, рассчитанные на разную скорость обмена, выбор полосы пропускания осуществляется при установлении связи. Соединение с другими сетями (например, Ethernet, Token Ring или Интернет) возможно через специальные шлюзы, мосты или маршрутизаторы.

Каждому узлу в сети присваивается уникальный адрес в диапазоне от 1 до 255. Стандарт arcnet поддерживает работу с пакетами двух длин: <253 или 506. Отличительной особенностью сети является низкая избыточность - заголовки пакетов имеют длину 3-4 байта.
