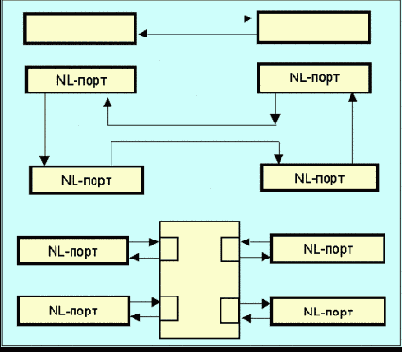

Примеры сетевых топологий


Канальный протокол Fibre Channel


Семёнов Ю.А. (ГНЦ ИТЭФ), book.itep.ru

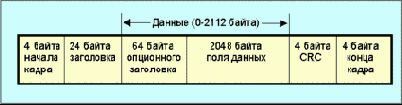

Известно, что производительность микропроцессоров рабочих станций удваивается каждые 18 месяцев. Каждому миллиону операций в секунду процессора должна соответствовать пропускная способность ввода/вывода, равная мегабиту в секунду (закон Amdahl). По этой причине требования к широкополосности телекоммуникационных каналов уже сегодня лежит в диапазоне от 100 до 1000 Мбит/с. Наиболее популярные скоростные сети Fast Ethernet, FDDI и ATM соответствуют этим требованиям на пределе. Уже одно это заставляет обратить внимание на такие протоколы как гигабитный Ethernet и (стандарт ANSI). Fibre Channel сочетает в себе преимущества канальных и сетевых технологий. Работы по разработке стандарта FC начаты группой ANSI в 1988 году. К настоящему времени разработано более 20 регламентирующих документов. В настоящее время Fibre Channel конкурирует как с Ethernet, так и с SCSI. Смотри , и . . Последний уже сейчас превосходит по быстродействию существующие сети в 10-100 раз. Он легко стыкуется с протоколами локальных и региональных сетей. Fibre Channel имеет уникальную систему физического интерфейса и форматы кадров, которые позволяют этому стандарту обеспечить простую стыковку с канальными протоколами IPI (Intelligent Peripheral Interface), SCSI, HIPPI, ATM, IP и 802.2. Это позволяет, например, организовать скоростной канал между ЭВМ и дисковой накопительной системой RAID. Быстродействие сетей Fibre Channel составляет nґ 100Мбайт/с при длинах канала 10 км и более. Предусмотрена работа и на меньших скоростях (например, 12,5 Мбайт/c). Предельная скорость передачи составляет 4,25 Гбод. В качестве транспортной среды может использоваться одномодовое или мультимодовое оптическое волокно. Допускается применение медного коаксиального кабеля и скрученных пар (при скоростях до 200 Мбайт/с). Fibre Channel имеет шесть независимых классов услуг (каждый класс представляет определенную стратегию обмена информацией), которые облегчают решать широкий диапазон прикладных задач:

Класс 1

Соединение с коммутацией каналов по схеме точка-точка (end-to-end) между портами типа n_port Класс удобен для аудио и видео приложений, например, видеоконференций. После установления соединения используется вся доступная полоса пропускания канала. При этом гарантируется, что кадры будут получены в том же порядке, в каком они были посланы.

Класс 2

Обмен без установления соединения с коммутацией пакетов, гарантирующий доставку данных. Так как соединение не устанавливается, порт может взаимодействовать одновременно с любым числом портов типа n_port, получая и передавая кадры. Здесь не может быть гарантии того, что кадры будут доставлены в том же порядке, в каком были переданы, (за исключением случаев соединения точка-точка или арбитражное кольцо). В этом классе допустимы схемы управления потоком буфер-буфер и точка-точка. Этот класс характерен для локальных сетей, где время доставки данных не является критическим.

Класс 3

Обмен дейтограммами без установления соединения и без гарантии доставки. Схема управления потоком буфер-буфер. Применяется для каналов scsi.

Класс 4

Обеспечивает выделение определенной доли пропускной способности канала с заданным значением качества обслуживания (QoS). Работает только с топологией структура (fabric), где соединяются два порта типа n_port. При этом формируется два виртуальных соединения, обслуживающих встречные потоки данных. Пропускная способность этих соединения может быть различной. Как и в классе 1, здесь гарантируется порядок доставки кадров. Допускается одновременное соединение более чем с одним портом типа n_port. Используется схема управления потоком буфер-буфер. Каждое виртуальное соединение управляется независимо с помощью сигнала-примитива fc_rdy.

Класс 5

Предполагает изохронное обслуживание. Регламентирующие документы находятся в процессе подготовки.

Класс 6

Предусматривает мультикастинг-обслуживание в рамках топологии типа структура (fabric). При этом используется стандартный адрес 0xfffff5. n_port становится членом мультикаст-группы путем регистрации по адресу 0xfffff8.

<
