Примеры сетевых топологий


IEEE (Маркерная шина)


Семёнов Ю.А. (ГНЦ ИТЭФ), book.itep.ru

Стандарт IEEE 802.4 описывает свойства сетей, известных под названием маркерная шина. С точки зрения правил предоставления доступа этот стандарт схож с token ring (см. , а также RFC-1042 и -1230). В качестве физической среды используется 75-омный кабель. При необходимости построения сети типа дерева, а также для увеличения длины сети используются повторители. Сеть способна обеспечить пропускную способность до 10 Мбит/с при полосе пропускания кабеля 12 МГц.

Для доступа к сетевой среде станция должна получить пакет-маркер. Получив маркер, сетевое устройство может начать передачу данных, а завершив эту процедуру, устройство должно переслать маркер следующей сетевой станции. Передача маркера происходит до тех пор, пока он не достигнет младшей станции, после чего он возвращается первой станции. Формат кадра, пересылаемого по маркерной шине, имеет вид, представленный на рис. 4.1.3.1.

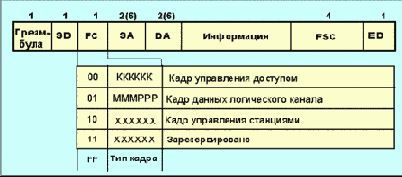

Рис. 4.1.3.1. Формат кадров 802.4.

SD - (Start Delimiter) - стартовый байт-разделитель =**0**000, где * - символ, кодируемый неманчестерским кодом; FC - (Frame Control) поле управления кадром = FFxxxxxx, где FF - субполе формата кадра, а xxxxxx - биты типа кадра, SA и DA адреса отправителя и получателя, соответственно. FSC - (Frame Control Sequence) контрольная сумма (4 байта). ED - (End Delimiter) оконечный разграничитель =**1**11E (правый бит является 8-ым). MMM=000 - запрос, не требующий подтверждения; MMM=001 - запрос, требующий подтверждения, MMM=010 - отклик на запрос. PPP - биты приоритета (111 - высший приоритет, а 000 - низший). Значения кодов поля FC приведены в таблицах 4.1.3.1 и 4.1.3.2 (цифрами обозначен порядок передачи разрядов).

Таблица 4.1.3.1. Коды поля FC

FF
12

xxxxxx
345678

Назначение
00CCCCCCКадр управления доступом к сетевой среде
01MMMPPPКадр управления логическим каналом
01YYYYYYКадр управления станцией
11ZZZZZZЗарезервировано на будущее

Станции получают доступ к шине в результате соревновательной процедуры, называемой “окно откликов”.
