Синхронные каналы SDH/SONET


Семёнов Ю.А. (ГНЦ ИТЭФ), book.itep.ru

Мультиплексирование потоков информации при формировании мощных региональных и межрегиональных каналов имеет два решения. Одно базируется на синхронном мультиплексировании и носит название синхронная цифровая иерархия (SDH, cм. Н.Н.Слепов, Синхронные цифровые сети SDH. ЭКО-ТРЕНДЗ, Москва, 1998), другое использует простой асинхронный пакетный обмен и носит название асинхронный режим передачи (ATM, см. предыдущую главу).

Стандарт SDH (synchronous digital hierarchy) разработан в Европе, (предназначен для замены иерархии асинхронных линий E-1/E-3) используется в настоящее время многими сетями и представляет собой модификацию американского стандарта на передачу данных по оптическим каналам связи SONET (synchronous optical network). Несмотря на свое название SONET не ограничивается исключительно оптическими каналами. Спецификация определяет требования для оптического одно- и мультимодового волокна, а также для 75-омного коаксиального кабеля CATV 75. Пропускная способность SONET начинается с 51,84 Мбит/с STS-1 (synchronous transport signal-1). Более высокие скорости передачи информации в sonet кратны этому значению. Стандартизованы следующие скорости передачи, которые кратны скорости 64 Кбит/с.

STS-151,840 STS-18933,120
STS-3155,520 STS-241244,160
STS-9466,560 STS-361866,240
STS-12622,080 STS-482488,320

Соответствие каналов SONET и SDH приведено ниже[W. Simpson RFC-1619 “PPP over SONET/SDH”] (и тот и другой могут использоваться для организации связей по схеме PPP):

sonetsdh
STS-3cSTM-1
STS-12cSTM-4
STS-48cSTM-16

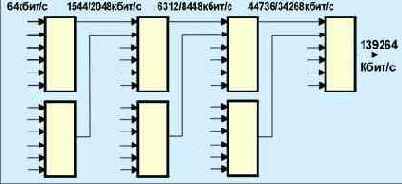

sonet (стандарт ANSI, предназначенный для замены NADH - north american digital hierarchy) использует улучшенную PDH - (plesiochronous digital hierarchy - plesios - близкий (греч.)) схему мультиплексирования каналов. В плезиохронной (почти синхронной) иерархии используется мультиплексирование с чередованием бит, а не байт. Мультиплексор формирует из N входных потоков один выходной (сети, где разные часы сфазированы с разными стандартами, но все они привязаны к одной базовой частоте называются плезиохронными).
