Примеры сетевых топологий


Топология


На диаграмме (рис. 1.) показана схема работы протокола L2TP. Целью здесь является туннелирование кадров PPP между удаленной системой или клиентом LAC и LNS, размещенной в LAN.

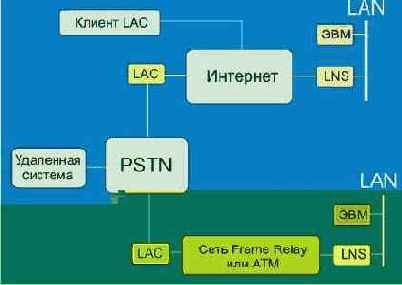

Рис. 1. Схема работы протокола L2TP

Удаленная система инициирует PPP-соединение с LAC через коммутируемую телефонную сеть PSTN. LAC затем прокладывает туннель для PPP-соединения через Интернет, Frame Relay или ATM к LNS, посредством чего осуществляется доступ к исходной LAN (Home LAN). Адреса удаленной системе предоставляются исходной LAN через согласование с PPP NCP. Аутентификация, авторизация и аккоунтинг могут быть предоставлены областью управления LAN, как если бы пользователь был непосредственно соединен с сервером сетевого доступа NAS.

LAC-клиент (ЭВМ, которая исполняет программу L2TP) может также участвовать в туннелировании до исходной LAN без использования отдельного LAC. В этом случае, ЭВМ, содержащая программу LAC клиента, уже имеет соединение с Интернет. Затем создается "виртуальное" PPP-соединение и локальная программа L2TP LAC формирует туннель до LNS. Как и в выше описанном случае, адресация, аутентификация, авторизация и аккоунтинг будут обеспечены областью управления исходной LAN.
