Приложение a Рекомендации по формированию опций


Это приложение дает некоторые советы, как выкладывать поля, при формировании новых опций, предназначенных для использования в заголовке опций hop-by-hop или в заголовке опций места назначения. Эти рекомендации базируются на следующих предположениях:

  • Желательно, чтобы любые многооктетные поля в пределах данных опции были выровнены на их естественные границы, т.e., поля с длиной в n октетов следует помещать со смещением по отношению к началу заголовка (hop-by-hop или destination options), кратным n октетам, для n = 1, 2, 4 или 8.

  • Другим желательным требованием является минимальное место, занимаемое hop-by-hop или опциями места назначения, а длина заголовка должна быть кратной 8 октетам.

  • Можно предположить, что когда присутствует какой-то заголовок, содержащий опции, он несет в себе небольшое число опций, обычно одну.

Эти предположения определяют следующий подход к выкладке полей опций: порядок опций от коротких к длинным без внутреннего заполнения. Требования выравнивания границ для всей опции определяется требованием выравнивания наиболее длинного поля (до 8 октетов). Этот подход иллюстрируется на следующих примерах:

Пример 1

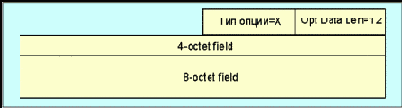

Если опция x требует двух полей данных, одно длиной 8 октетов, а другое длиной 4 октета, ее формат будет иметь вид (рис. 4.4.1.1.27):

Рис. 4.4.1.1.27.

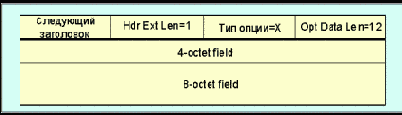

Требование выравнивания соответствует 8n+2, для того чтобы гарантировать начало 8-октетного поля со смещением, кратным 8, от начала последнего заголовка. Полный заголовок (hop-by-hop или destination options), содержащий одну из этих опций будет иметь формат (рис. 4.4.1.1.28):

Рис. 4.4.1.1.28

Пример 2

Если опция y требует трех полей данных, одно длиной 4 октета, одно - 2 октета и одно - длиной один октет, она будет уложена следующим образом (рис. 4.4.1.1.29):

Рис. 4.4.1.1.29

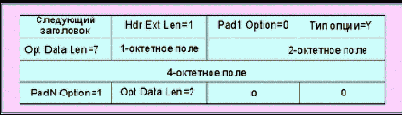

Требование выравнивания выглядит как 4n+3, и призвано гарантировать, что 4-октетное поле начнется со смещением кратным 4 по отношению к началу завершающего заголовка. Полный заголовок (hop-by-hop или destination options), содержащий одну из указанных опций будет иметь вид (рис. 4.4.1.1.30):

Рис. 4.4.1.1.30

Пример 3

Заголовок с опциями hop-by-hop или destination options, содержащий обе опции x и y из примеров 1 и 2, будет иметь один из приведенных ниже форматов, в зависимости от того, какая из опций встречается первой (рис. 4.4.1.1.31, 4.4.1.1.32):

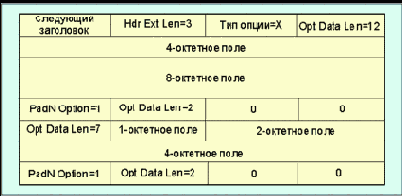

Рис. 4.4.1.1.31

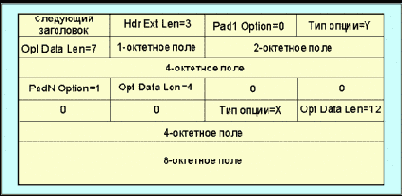

Рис. 4.4.1.1.32
