Маршрутный заголовок


Заголовок маршрутизации используется отправителем, чтобы заставить пакет посетить один или более промежуточных узлов на пути к месту назначения. Эта функция схожа с опцией принудительной маршрутизации в протоколе IPv4. Заголовок маршрутизации идентифицируется кодом 43 поля следующий заголовок предыдущего заголовка и имеет формат:

Следующий заголовок8-битовый селектор. Определяет тип заголовка, который следует непосредственно за заголовком маршрутизации. Использует те же коды протоколов, что и IPv4 [RFC-1700].
hdr ext len8-битовое целое без знака. Длина заголовка маршрутизации выражается в 8-октетных блоках, и не включает в себя первые 8 октетов.
Тип маршрутизации8-битовый идентификатор конкретного варианта маршрутизации
Оставшиеся сегменты8-битовое число без знака. Число остающихся сегментов пути, т.e. число промежуточных узлов, которые должны быть посещены пакетом по пути к месту назначения.
Данные, зависящие от типаПоле переменной длины, формат зависит от кода поля тип маршрутизации, а длина определяется заголовком маршрутизации и кратна 8 октетам.

Если в процессе обработки входного пакета встретится заголовок маршрутизации с не узнанным полем тип маршрутизации, то поведение узла зависит от содержимого поля число оставшихся сегментов пути.

  1. Если число оставшихся сегментов пути равно нулю, узел должен проигнорировать заголовок маршрутизации и продолжить работу со следующим заголовком, чей тип указан в поле следующий заголовок заголовка маршрутизации.

  2. Если число оставшихся сегментов пути не равно нулю, узел должен выбросить пакет и послать сообщение ICMP (parameter problem, код 0) с указателем на поле не узнанного типа маршрутизации. Заголовок маршрутизации типа 0 имеет следующий формат (рис. 4.4.1.1.20):

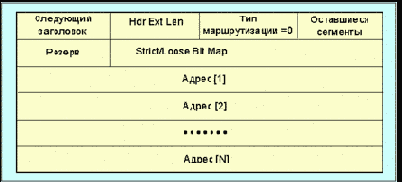

Рис. 4.4.1.1.20. Формат заголовка маршрутизации типа 0

Следующий заголовок

8-битовый селектор. Идентифицирует тип заголовка, следующего непосредственно за заголовком маршрутизации. Использует те же коды протоколов, что и IPv4 [RFC-1700].

hdr ext len8-битовое целое без знака. Длина заголовка маршрутизации в 8-октетных блоках, исключая первые 8 октетов. Для заголовков маршрутизации типа 0 hdr ext len равна удвоенному числу адресов в заголовке, должно быть четным числом меньше или равным 46.
Тип маршрутизации0.
Оставшиеся сегменты8-битовое целое без знака. Число оставшихся сегментов пути, т.e., число узлов, которые следует посетить на пути к месту назначения. Максимально допустимое число = 23
Резерв8-битовое поле резерва. Инициализируется нулем при передаче и игнорируется при приеме.
strict/loose bit map24-битовый код-маска, биты пронумерованы, начиная с 0 до 23, слева направо. Для каждого из сегментов пути указывает должен ли следующий узел быть соседом: 1 означает strict (должен быть соседом), 0 означает пропустить (не должен быть соседом).
Адрес[1..n]Вектор 128-битовых адресов, пронумерованных с 1 до n.
<
