Формат пакета


Один пакет RADIUS вкладывается в одну UDP-дейтограмму [2]. При этом порт назначения равен 1812 (десятичное). При формировании отклика коды портов отправителя и получателя меняются местами. Формат пакета RADIUS показан на рис. .1. Разряды пронумерованы в порядке их передачи.

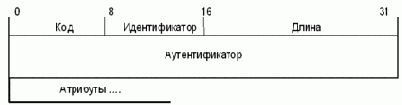

Рис. .1. Формат пакета RADIUS

Поле код содержит один октет и идентифицирует тип пакета RADIUS. Если получен пакет с неверным значением поля код, он молча отбрасывается.

Стандартизованы следующие значения поля код:

Код Назначение
1 Запрос доступа (Access-Request)
2Доступ разрешен (Access-Accept)
3Доступ не разрешен (Access-Reject)
4Accounting-Request
5Accounting-Response
11Access-Challenge
12Сервер состояния (экспериментальный)
13Клиент состояния (экспериментальный)
255Зарезервировано

Коды 4 и 5 будут описаны в документе [RFC-2139]. Коды 12 и 13 зарезервированы для возможного использования.

Поле идентификатор имеет один октет, и служит для установления соответствия между запросом и откликом.

Поле длина имеет два октета. Оно определяет длину пакета, включая поля код, идентификатор, длина, аутентификатор и атрибуты. Октеты за пределом, указанным полем длина, рассматриваются как заполнитель и игнорируются получателем. Если пакет короче, чем указано в поле длина, он должен быть молча выкинут. Минимальная длина равна 20, а максимальная - 4096.

Поле аутентификатор имеет 16 октетов. Старший октет пересылается первым. Этот параметр служит для аутентификации отклика от сервера RADIUS, и используется в алгоритме сокрытия пароля.

В пакетах Access-Request, значение поля аутентификатор равно 16-октетному случайному числу, называемому аутентификатор запроса. Его значение должно быть непредсказуемым и уникальным на протяжении жизни секретного пароля, совместно используемого клиентом и RADIUS-сервером.

Значение аутентификатора запроса в пакете Access-Request должно быть также непредсказуемым, чтобы исключить возможные атаки.

Хотя протокол RADIUS не может исключить всех возможных атак, в частности с использованием подключения к линии в реальном масштабе времени, но генерация псевдослучайных аутентификаторов все же обеспечивает относительную безопасность.
