SPX-протокол


Семёнов Ю.А. (ГНЦ ИТЭФ), book.itep.ru

SPX (Sequence Packet eXchange) и его усовершенствованная модификация SPX II представляют собой транспортные протоколы 7-уровневой модели ISO. Это протокол гарантирует доставку пакета и использует технику скользящего окна (отдаленный аналог протокола TCP). В случае потери или ошибки пакет пересылается повторно, число повторений задается программно. В протоколе SPX не предусмотрена широковещательная или мультикастинг-адресация. В SPX индицируется ситуация, когда партнер неожиданно прерывает соединение, например из-за обрыва связи. Пакеты SPX вкладываются в пакеты IPX. При этом в поле тип пакета IPX записывается код 5. Заголовок пакета SPX всегда содержит 42 байта, включая 30 байт заголовка IPX-пакета, куда он вложен (см. рис. 4.2.1.2.1).

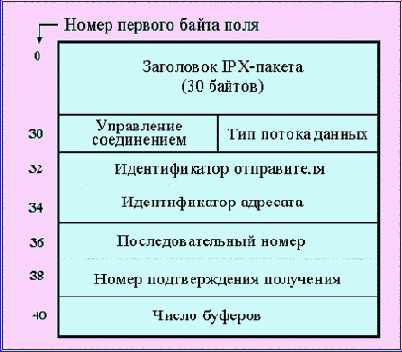

Рис. 4.2.1.2.1. Формат заголовка SPX-пакета

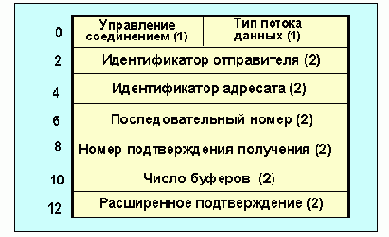

Поле управления соединением определяет, является ли данный пакет системным или прикладным. Это поле содержит однобитовые флаги, используемые spx и spx ii для управления потоком данных в виртуальном канале.

0x01 XHDЗарезервировано SPX II для расширения заголовков;
0x02 RES1Назначение поля не определено, должно быть равно нулю;
0x04 NEGSPX II (SIZ) согласует размер запроса/отклика, для spx должно быть равно нулю;
0x08 SPX2Тип пакета SPX II, для spx должно быть равно нулю;
0x10 EOMУстанавливается клиентом spx для индикации конца сообщения (end-of-message);
0x20 ATN(attention) зарезервировано для специальных запросов (не поддерживается SPX);
0x40 ACK

Устанавливается для запроса подтверждения получения данного пакета. Запросы и отклики обрабатываются на уровне SPX (приложение не должно модифицировать этот код);

0x80 SYS

Устанавливается, если данный пакет является системным и служит для подтверждения. Приложения не используют пакеты этого типа.

Поле тип потока данных характеризует тип данных, помещенных в пакет. Значения этого поля перечислены ниже:

0x00-0x07определяется клиентом и может использоваться в приложениях;
0x80-0xfbзарезервированы на будущее;
0xfcspx ii, упорядоченное освобождение запроса;
0xfdspx ii, упорядоченное освобождение подтверждения;
0xfeуказывает на окончание связи (end-of-connection). При закрытии канала spx-драйвер посылает клиенту пакет, где в поле тип потока записан данный код;
0xff

подтверждение получения сообщения об окончании связи (end-of-connection-acknowledgment). Этим кодом помечается пакет, подтверждающий закрытие канала, в прикладную программу такой пакет не передается

<
