Глобальные сети компьютеров. Практическое введение в Internet


Мосты в сети TCP/IP


Глобальная сеть TCP/IP объединяет множество локальных сетей и отдельные компьютеры (узлы), соединенных между собой различным способом с помощью так называемых мостов (routers).

Мост обычно создается на базе компьютера, оборудованного несколькими сетевыми адаптерами, а также модемами (если к мосту через телефонные линии подключаются удаленные пользователи).

Основная задача, которую выполняет мост, заключается в фильтрации передаваемых по сети пакетов и передаче их из одной сети в другую. Мост разделяет пакеты, циркулирующие в отдельных логических сетях. Таким образом, пакеты передаются только в те сети, для которых они предназначены.

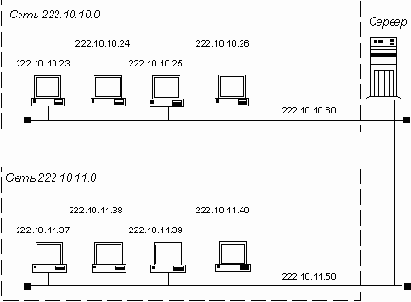

Сказанное иллюстрируется на рис. 2.5, где изображены две сети, соединенные мостом. Роль моста здесь выполняет сервер, оборудованный двумя сетевыми адаптерами.


Рис. 2.5. Две сети, соединенные мостом

Адреса сетей равны, соответственно, 222.10.10.0 и 222.10.11.0. Адреса узлов, которые в данном случае определены статически, указаны рядом с изображениями соответствующих компьютеров.

В сервере, играющем роль моста, установлено два сетевых адаптера, каждый из которых имеет собственный адрес. Заметьте, что адрес 222.10.10.60 относится к первой сети, а адрес 222.10.11.50 - ко второй.

Когда узел с адресом 222.10.10.23 передает пакет данных в узел с адресом 222.10.10.26, этот пакет не передается через мост, так как получатель имеет адрес, относящийся к той же самой сети, в которой находится отправитель. Если же узел с адресом 222.10.10.23 пожелает отправить пакет данных в узел с адресом 222.10.11.37, ему потребуется передать этот пакет через мост, который в сети отправителя имеет адрес 222.10.10.60.

Сеть TCP/IP позволяет создавать несколько мостов, причем один из них будет использоваться по умолчанию. Если в конфигурацию вашей сети входит мост, при настройке сетевой оболочки вам придется указать адрес указанного выше моста.

А зачем, спросите вы, вообще нужны мосты?

Как правило, физические сети имеют ограничения на длину сегмента и количество узлов. Например, в сети Ethernet на базе тонкого коаксиального кабеля максимальная длина одного физического сегмента не может превышать 185 метров. Вы можете соединять такие сегменты при помощи репитеров (как это было сказано в 3 томе нашей библиотеки "Персональный компьютер. Шаг за шагом", который называется "Локальные сети персональных компьютеров"), однако таким образом разрешается соединять не более пяти физических сегментов. Соединенные физические сегменты образуют при этом один логический сегмент.

Мосты позволяют соединять между собой несклько логических сегментов, в результате чего большинство ограничений снимается.

При подключении к сети Internet мостом служит сервер организации, обеспечивающей такое подключение.
